Orgel der Neuapostolischen Kirche Mannheim - Moselstraße,

Midifizierung der elektronischen Traktur und Ausreinigung



Das Instrument wurde 1995 erbaut.

Jetzt erfolgte ein Upgrade der elektrischen Traktur.

Die Orgel wurde mit dem MIDI System ausgestattet.

Die Komponenten dieses Systems sind genormt und haben sich seit langer Zeit bewährt.

Der Spieltisch wurde umgebaut und mit neuen Registerschaltern ausgestattet.

Einige zusätzliche Koppeln können realisiert werden.

Ein Midi-Setzer von Pausch-e mit bis zu 1000 Kombinationen erleichtert die Registrierung.


Die gesamte elektrische Anlage wurde erneuert.

Die Arbeiten werden nach den Richtlinien des BDO „Elektrotechnik im Orgelbau“ durchgeführt.

Weiter wurde die Orgel ausgereinigt, nachintoniert und gestimmt.

Disposition und neue Koppeln:

I Hauptwerk

Bourdon 16'
Principal 8'
Rohrflöte 8'
Oktave 4'
Holzflöte 4'
Oktave 2'
Mixtur V 2'
Trompete 8'
II / I
4' II / I

Neu:
16' II / I



II Schwellwerk

Gedackt 8'
Salicional 8'
Vox celeste 8'
Principal 4'
Traversflöte 4'
Nasard 2 2/3'
Gemshorn 2'
Terzflöte 1 3/5'
Scharf III 1'
Oboe 8'
Tremulant

Neu:
16' II / II
4' II / II


Pedal

Principalbass 16'
Subbass 16'
Oktavbass 8'
Bourdon 8'
Dolcan 4'
Fagott 16'
I / P
II / P

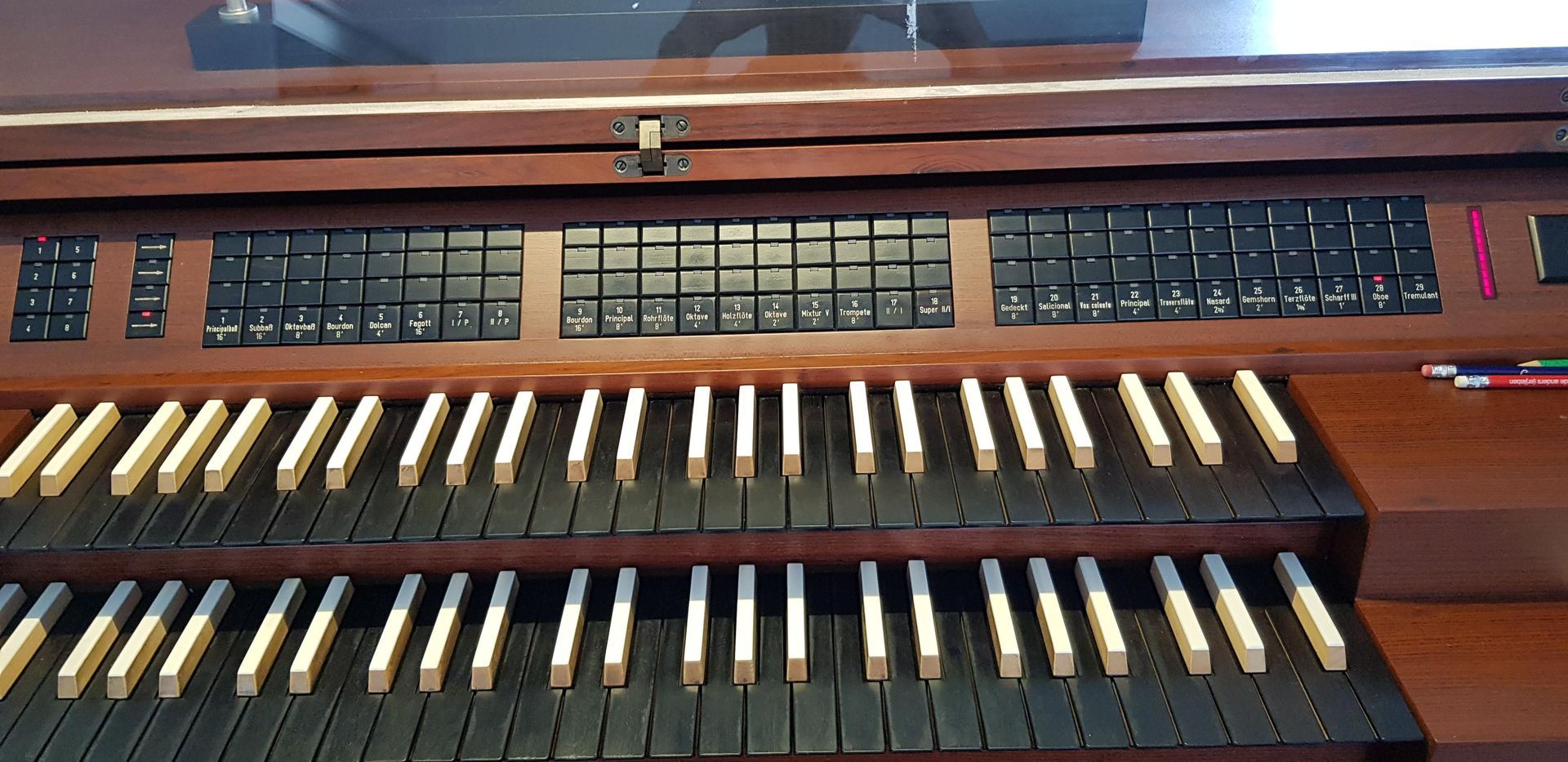

Spieltisch vorher mit freien Kombinationen
Im Spieltisch wurde das Registertableau in seiner Form belassen.
Die vorhandenen Registerschalter werden ergänzt .

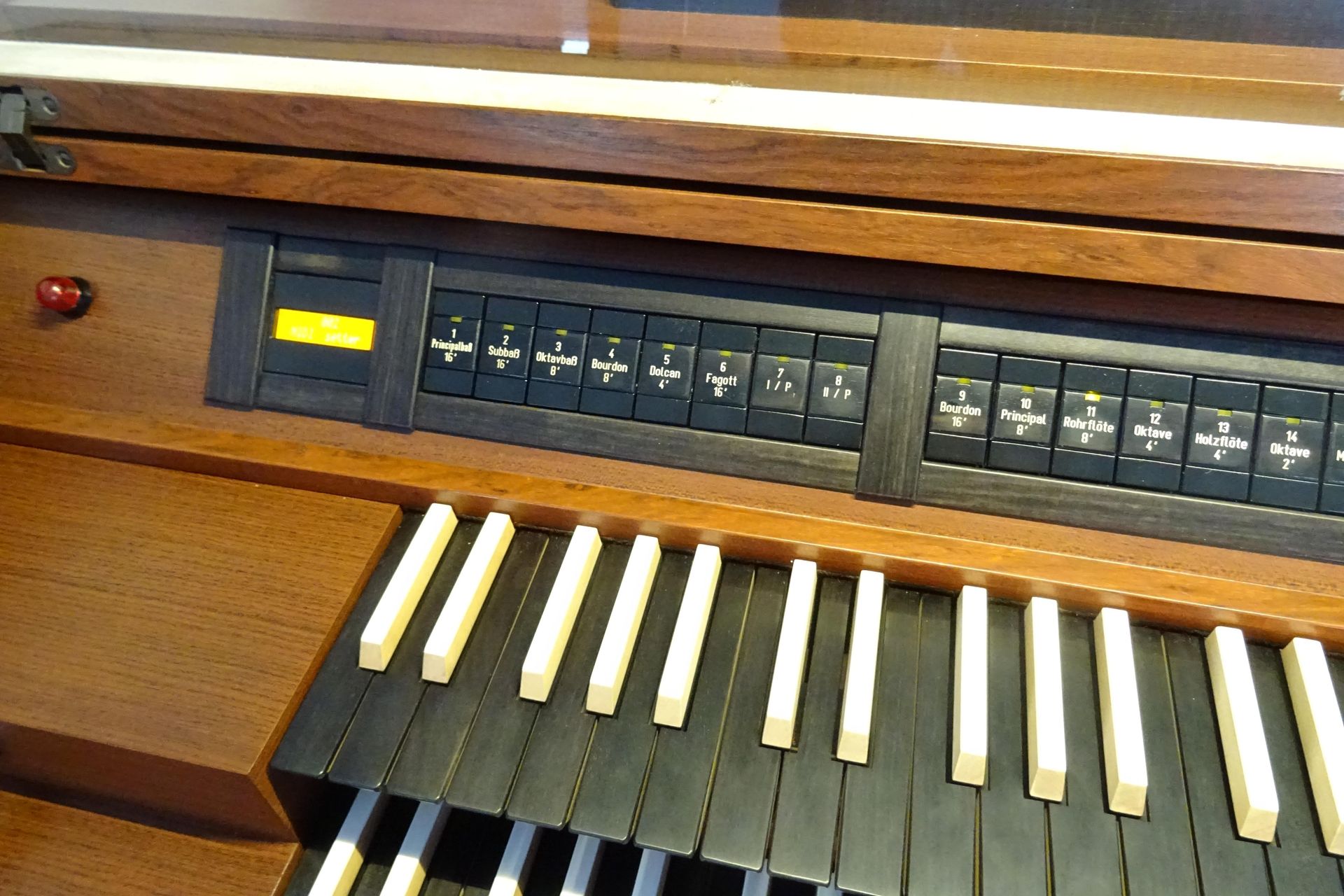

Auf die linke Seite kommt ein LCD Display für die Setzeranzeige.


Die Tastenkontakte in den Manualen werden mit Hallsensoren,
im Pedal mit Reedkontakten ausgeführt .


Die Minuszuleitungen
- bis jetzt Sammelschienen -
wurden erneuert und mit Einzelzuleitungen ausgeführt.
Die elektronischen Module befinden sich dezentral bei den Windladen in geschützten Gehäusen.
Alle Kabel wurden in Kabelkanälen verlegt.

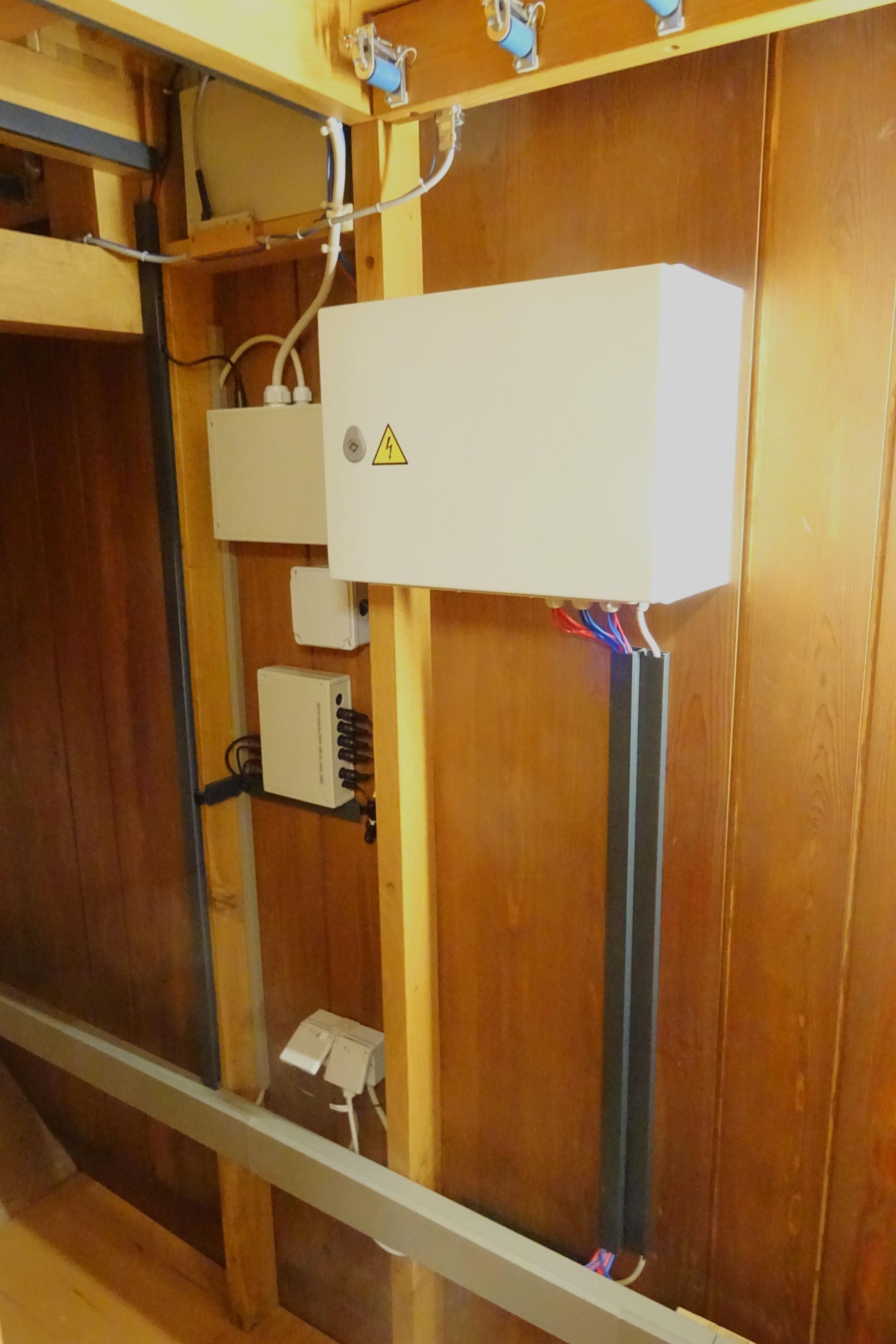

Alle Leistungsteile sind im
Hauptverteiler abgesichert wie auch alle Einzelausgänge
links:
Stromversorgung 24 V und Midiverteilung

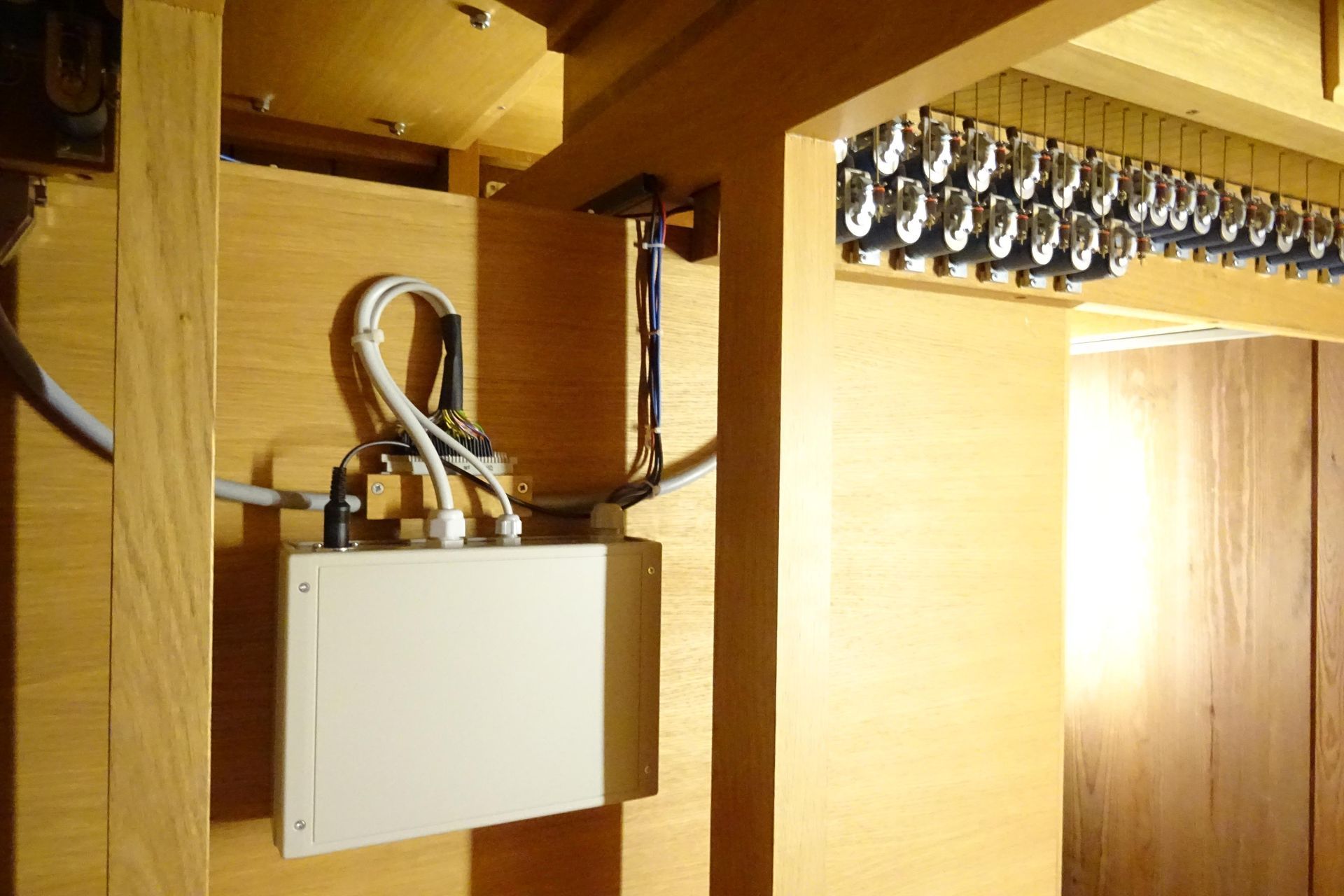

rechts:
Modul Schwellwerk mit Verteilung in C und Cis-Seite

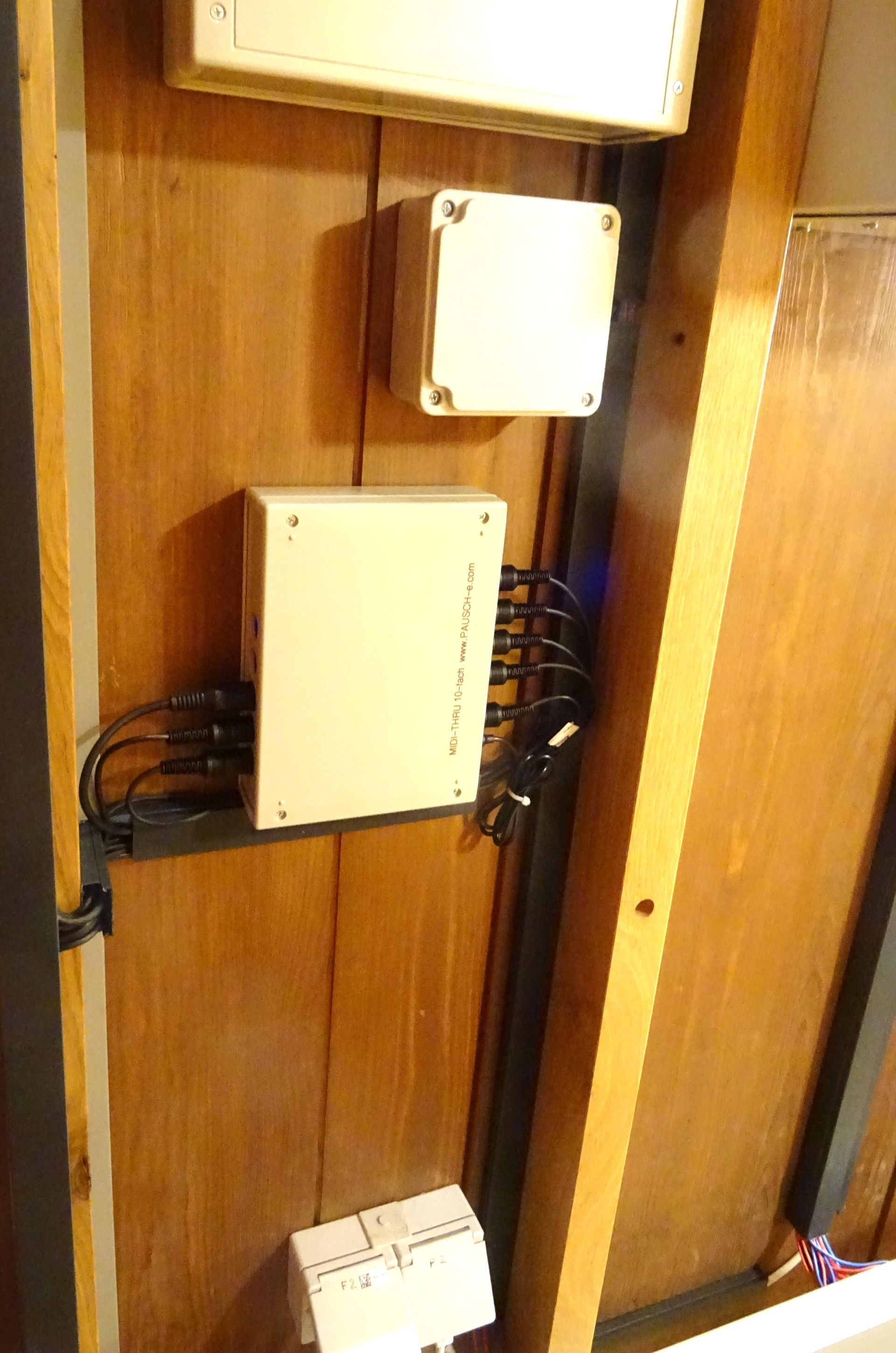

mitte:
Midi - Verteilung





rechts::
Modul Hauptwerk mit Verteilung in
C und Cis-Seite
